Le bus master
La somme de toutes les tranches, en stéréo (gauche, droite) : ce qui part vers les enceintes, l’enregistreur ou la diffusion. Seul, sans les tranches, il devient un sommateur.
← Ressources
ANNEXE · MIXING CONSOLE
La table de mixage, du studio à la scène
La console a donné sa forme à la tranche de chaque DAW. Elle reste au cœur des studios, des concerts et des émissions, mais elle n’y fait pas le même travail.
01
CHANNEL STRIP
Une tranche, de haut en bas
Une console aligne des tranches identiques, une par source. Le signal entre en haut (le micro) et descend : préampli, filtre, égaliseur, dynamique, départs, panoramique, fader, affectation. La tranche de mixage d’une DAW reprend exactement cet ordre, souvent avec les mêmes mots.
Essayer : suivre le signal
Clique sur chaque section de la tranche pour voir où elle se trouve sur le trajet du signal. Passe ensuite de « En studio » à « Sur scène » : les mêmes départs auxiliaires changent de rôle.
02
MASTER · BUS · AUX · MATRICES
Où va le signal
Rassembler une famille
Toutes les batteries, toutes les voix passent par un sous-groupe, qu’on règle et traite d’un seul fader. C’est le bus de la DAW.
Des mixes à part
Chaque départ auxiliaire construit un autre mix, avant ou après le fader : effets, casques, retours. Le départ (send) de la DAW en descend.
Commander sans transporter
Des faders qui pilotent le niveau de plusieurs tranches sans que le son ne les traverse. Voir les groupes et VCA.
Des mixes de mixes
Sur les consoles de sonorisation, des matrices recombinent les bus pour alimenter d’autres zones : enceintes de rappel en fond de salle, captation, diffusion.
Sortir à mi-chemin
Le point d’insert envoie le signal vers un appareil externe et le reprend ; la sortie directe envoie la tranche seule vers un enregistreur multipiste.
03
STUDIO · SONORISATION
Le même outil, deux métiers
Fidélité ou intelligibilité
En studio, on cherche la meilleure prise possible et l’on a le temps. En concert, on cherche d’abord que tout soit audible et stable, dans une salle qu’on ne choisit pas.
Une limite physique
Plus un micro est sensible et proche des enceintes, plus vite le larsen arrive. Micros directifs, coupe-bas, égalisation des fréquences qui accrochent : la sonorisation est un combat permanent contre cette limite.
Une balance, puis le direct
Une balance (soundcheck) règle gains, retours et mix de base ; pendant le concert, l’ingénieur réagit en direct. Enregistrer chaque tranche du concert permet ensuite de refaire une balance « virtuelle » sans les musiciens.
04
ANALOG · DIGITAL

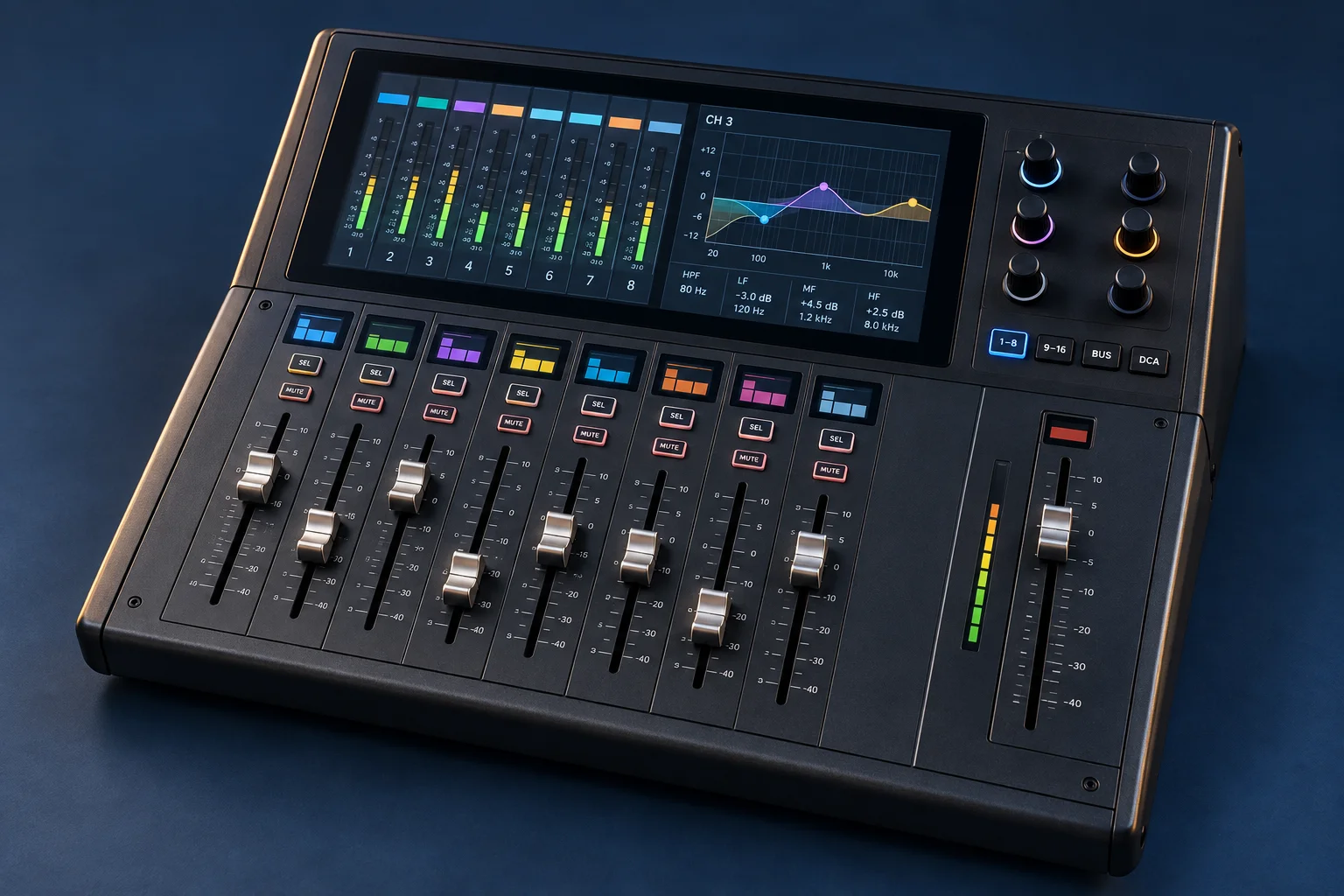

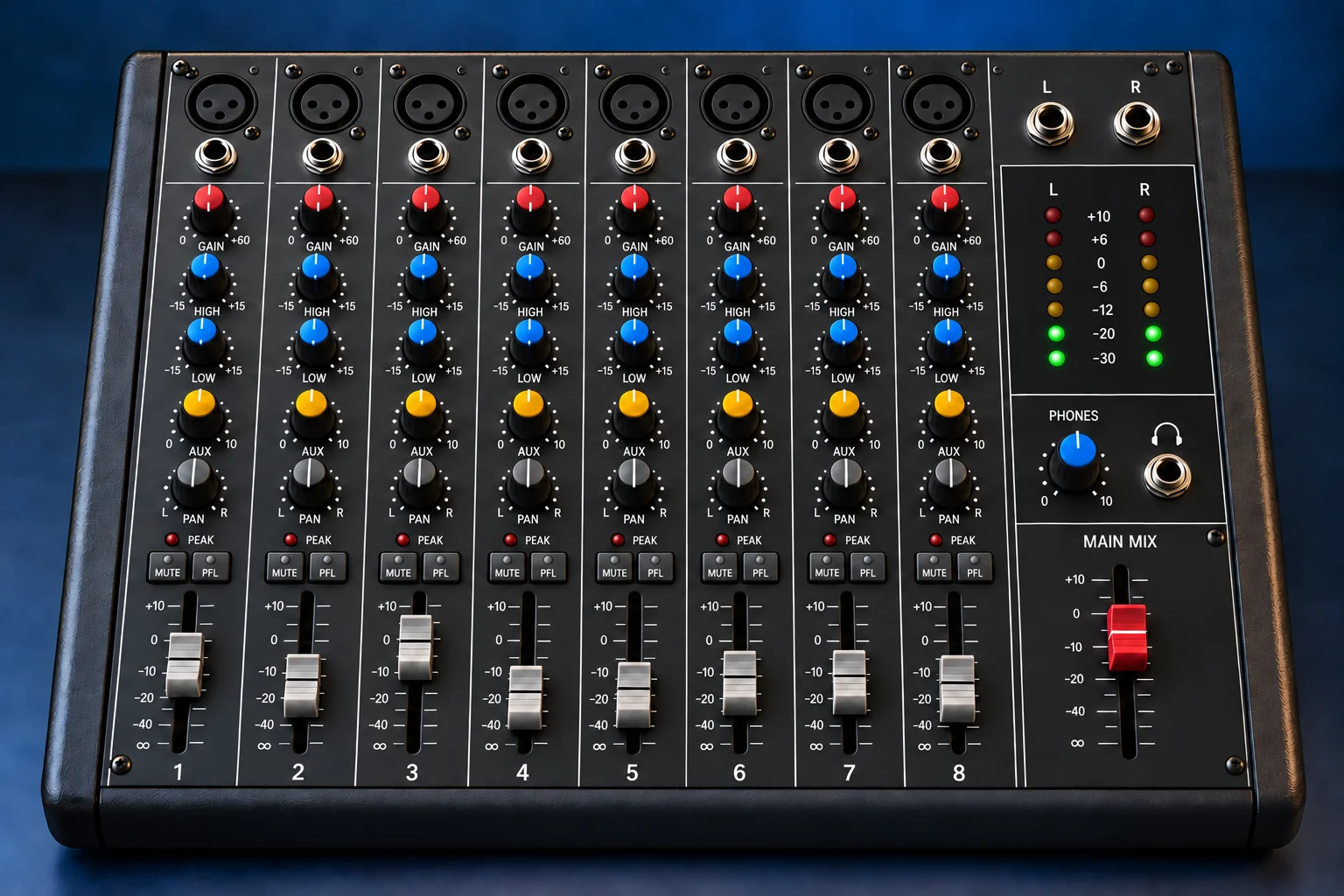

Analogique ou numérique
| Console analogique | Console numérique | |
|---|---|---|
| Commandes | un bouton par fonction : tout est visible d’un coup d’œil | des couches de faders et un écran : peu de boutons pour beaucoup de fonctions |
| Rappel | noter ou photographier les réglages | scènes mémorisées et rappelées instantanément, faders motorisés |
| Traitements | EQ intégré, le reste en appareils externes | EQ, dynamique et effets sur chaque tranche, sans câble |
| Câblage | un multipaire épais entre la scène et la console | un câble réseau ou une fibre vers un boîtier de scène (voir le matériel numérique) |
| Taille, poids | proportionnels au nombre de tranches | compacte pour un grand nombre de canaux |
| Le son | une couleur propre à chaque modèle | neutre ou modélisée ; latence de conversion, faible |
| Le geste | immédiat, impossible de « se perdre » | puissant, mais il faut savoir dans quelle couche on se trouve |
Aucune ne « sonne mieux » par principe. En sonorisation, le numérique s’est imposé pour le rappel, le poids et les traitements intégrés ; en studio, des consoles analogiques restent appréciées pour leurs préamplis, leur ergonomie et leur couleur, souvent associées à une DAW.
Essayer : couches et scènes
Une console numérique compacte : huit faders motorisés, quatre couches (deux couches d’entrées, les bus, les DCA). Change de couche, puis rappelle une scène et regarde les faders bouger tout seuls.
05
500 SERIES · CHANNEL STRIPS
La console en pièces détachées
Avec une DAW et une interface audio, beaucoup de studios n’ont plus besoin d’une grande console, mais veulent garder ses meilleurs maillons : un préampli à la couleur précise, un égaliseur, un compresseur. Deux formats permettent de constituer cette « console à la carte ».
Des modules dans un châssis
Né chez le fabricant API, le format 500 est devenu un standard : des modules étroits (préamplis, EQ, compresseurs, saturations) qui s’enfichent dans un châssis alimenté de quelques emplacements. On assemble sa propre tranche, ou plusieurs, module par module.
Une tranche complète
Un appareil au format rack 19 pouces qui reprend une tranche de console entière : préampli, EQ, compresseur. Pratique pour enregistrer une voix avec la couleur d’une console, sans la console.
Mixer « hors de la boîte »
Un sommateur analogique additionne des stems sortis de la DAW, comme le bus master d’une console. La sommation analogique, dans l’annexe sur le workflow hybride, détaille ce trajet et ses contraintes.
06
CONSOLE ET ORDINATEUR
La console et la DAW
Une console dans l’écran
La table de mixage de la DAW reprend tranches, inserts, départs, bus, VCA et master. Comprendre une console, c’est comprendre le mixeur de n’importe quelle DAW.
Un seul appareil pour la prise et l’écoute
Une console dotée d’une interface audio compatible peut remplacer le boîtier dédié. En mode multipiste, ses canaux peuvent rejoindre des pistes séparées dans la DAW. Certaines ne transmettent que le mix stéréo ; une liaison réseau peut demander une carte ou un pilote spécifique.
Des faders pour la DAW
À l’inverse, une surface de contrôle ressemble à une console mais ne transporte aucun son : elle pilote les faders et les plugins de la DAW.
De la répétition au mix : deux façons d’enregistrer
Une console mixe, une interface échange l’audio avec l’ordinateur, un enregistreur écrit des fichiers. Un même appareil peut réunir ces trois fonctions, mais pas nécessairement les utiliser toutes en même temps.
Avec l’ordinateur
- Micros et instruments
- Console : préamplis et conversion
- Liaison audio USB vers la DAW
- Une piste enregistrée par source
La console est sélectionnée comme périphérique audio d’entrée et de sortie. Le retour de la DAW rejoint ses casques ou ses enceintes : pas besoin d’une seconde interface pour ce trajet.
Sans ordinateur pendant la prise
- Micros et instruments
- Console-enregistreur compatible
- Fichiers multipistes sur carte ou support USB
- Copie, puis import dans la DAW
L’enregistreur intégré travaille de façon autonome. On retrouve ensuite les pistes dans le logiciel pour monter et mixer. Le support accepté et le nombre de pistes dépendent du modèle.
Exemple : garder une répétition, puis la mixer chez soi
- Brancher et nommer
Relier chaque source, régler son gain avec de la marge, noter quel canal reçoit quel instrument. Préparer les retours casque ou scène.
- Choisir ce qui sera enregistré
Vérifier le point de prélèvement : avant ou après EQ, compression et fader. Pour remixer, privilégier si disponible les pistes avant traitements et avant fader. « Pré-fader » ne signifie pas forcément « sans effets ».
- Préparer la destination
Dans la DAW : choisir le pilote, la fréquence et les entrées, puis armer les pistes. En autonome : vérifier support, espace et pistes armées. Faire une courte prise test et la réécouter.
- Enregistrer et écouter
Surveiller les niveaux réellement enregistrés. En écoute directe par la console, couper le monitoring d’entrée de la DAW pour éviter le doublage. Les réglages de façade ne modifient pas nécessairement les pistes enregistrées.
- Importer et sauvegarder
Après une prise autonome, copier les fichiers sur deux supports. Importer toutes les pistes au même départ, à leur fréquence d’origine ; conserver leur alignement et ne pas retirer les silences séparément.
- Monter, mixer, éventuellement rejouer
Mixer dans la DAW, ou renvoyer les pistes vers les entrées USB de la console si elle le permet : c’est aussi le principe de la balance virtuelle, sans les musiciens.
La famille des enregistreurs de terrain rejoint ainsi celle des consoles : certains mixent plusieurs micros, enregistrent leurs pistes et peuvent aussi servir d’interface.
Exemples documentés : des fonctions à vérifier modèle par modèle
Les guides Allen & Heath CQ détaillent les trajets console ⇄ DAW et l’enregistrement multipiste sur SD. Le Zoom LiveTrak L-12 illustre le regroupement mixeur, enregistreur et interface, avec des limites propres à chaque mode. Ce sont des exemples de fonctionnement, pas des obligations d’achat.
07
GUIDE PRATIQUE · ROUTING
Router une console numérique et la DAW
Relier la console en USB ne suffit pas : il faut dire à chaque bout ce qui part et ce qui revient. Le vocabulaire change d’une marque à l’autre (« Card Out », « USB Send », « Routing », « I/O Setup »…) mais il y a toujours deux directions et, pour chacune, un réglage de chaque côté.
Les départs USB
Dans la page de routage de la console, chaque départ USB reçoit une source : l’entrée 1, la tranche 1, le mix principal… et un point de prélèvement. Dans la DAW, chaque piste choisit l’entrée USB correspondante.
Les retours USB
Dans la DAW, chaque piste ou le master sort vers une sortie USB. Dans la console, ce retour arrive où on l’envoie : dans une tranche (à la place du micro), dans une tranche stéréo, ou directement dans l’écoute.
La source de chaque tranche
Chaque tranche peut écouter son préampli ou un retour USB. C’est ce simple sélecteur, souvent groupé en un seul bouton, qui fait passer de la prise à la balance virtuelle.
Mise en place, dans l’ordre
- Pilote et périphérique
Sous Windows, installer le pilote ASIO du fabricant ; sous macOS, la console est souvent reconnue directement. Dans la DAW, choisir la console comme périphérique d’entrée et de sortie. Le nombre de canaux annoncé (par exemple 32 × 32) dit combien de pistes on peut enregistrer et renvoyer en même temps.
- Fréquence et horloge
La console fixe l’horloge : elle est le maître. Régler la session à la même fréquence (48 kHz est la plus courante sur les consoles). Une session à 44,1 kHz sur une console à 48 kHz donne, selon le pilote, un refus, des craquements ou une lecture à la mauvaise vitesse.
- Patcher les départs USB
Dans la console, envoyer l’entrée 1 vers USB 1, l’entrée 2 vers USB 2… On garde la même numérotation partout : la fiche de patch tient alors en une ligne. Choisir le point de prélèvement (tableau ci-dessous).
- Nommer les entrées dans la DAW
Dans la configuration des entrées et sorties de la DAW, renommer « Input 1 » en « Kick », « Input 2 » en « Snare »… Créer ensuite une piste mono par entrée. Deux pistes pour un clavier stéréo, une paire si le mix principal est enregistré.
- Choisir qui fait l’écoute
En prise, on écoute par la console : zéro latence, retours de scène inchangés. On coupe donc l’écoute de l’entrée (input monitoring) dans la DAW, sinon chaque micro arrive deux fois, la seconde avec quelques millisecondes de retard. Le tampon peut alors rester confortable (256 ou 512 échantillons).
- Patcher les retours
Envoyer le master de la DAW vers une paire de retours USB, et faire arriver cette paire dans une tranche stéréo ou dans l’écoute de la console. Pour la balance virtuelle, envoyer chaque piste vers le retour du même numéro.
- Tester avant le premier musicien
Gratter chaque micro, vérifier que le bon nom s’allume dans la DAW, enregistrer dix secondes, réécouter. Sauvegarder le routage dans une scène de la console, et la session comme modèle dans la DAW.
Où prélever les départs USB
| Point de prélèvement | Ce qui est enregistré | Pour quoi faire |
|---|---|---|
| Après le préampli (entrée) | Le micro avec son gain, sans EQ, dynamique ni fader. | Le multipiste qu’on remixera : tout reste possible. Indispensable pour la balance virtuelle. |
| Après traitement (pré-fader) | Le signal égalisé et compressé, quel que soit le fader. | Garder le traitement de la façade sans dépendre des mouvements de fader. |
| Après le fader | Le signal tel qu’il est mixé, fader compris. | Rarement voulu : baisser un fader en façade baisse aussi la piste. Utile pour un envoi vers un effet externe. |
Le gain du préampli agit sur tous ces points : c’est le seul réglage de la façade qui s’entend toujours dans l’enregistrement. Sur certaines consoles, un « gain numérique » (trim) placé après le prélèvement permet de corriger la façade sans toucher aux pistes.
La balance virtuelle
On enregistre une répétition avec les départs pris après le préampli. Plus tard, sans les musiciens, chaque piste de la DAW sort vers son retour USB, et les tranches basculent de « préampli » à « USB ». La console entend la répétition exactement comme si le groupe jouait : on règle EQ, dynamique, effets et retours au calme. Pour revenir au concert, on rebascule les tranches sur les préamplis, et tous les réglages restent.
Les pièges classiques
Le doublage
Les micros arrivent par la console et par l’écoute de l’entrée de la DAW. Couper l’input monitoring, ou couper l’écoute directe si l’on a vraiment besoin d’un plugin dans le casque.
La boucle
Un retour USB entre dans une tranche, la tranche repart vers la DAW, la DAW le renvoie vers le même retour. Le signal tourne et peut s’emballer. Ne jamais monitorer une piste armée dont la sortie revient dans sa propre source.
Le mauvais prélèvement
Une piste prise après le fader suit les gestes de la façade : un fader baissé pendant un solo, et la piste disparaît. Vérifier le point de prélèvement avant la prise.
Deux horloges
Ajouter une seconde interface à côté de la console crée deux horloges qui dérivent : craquements, puis décalage. Soit on synchronise les deux (word clock, ou périphérique agrégé avec correction de dérive), soit on se contente d’un seul appareil.
Essayer : router soi-même
Choisis une mission. Règle la console à gauche et la DAW à droite : chaque condition se coche quand elle est juste, et la case « Ce que tu entends » décrit le résultat, doublage et boucle compris. Clique sur une tranche pour basculer sa source.
Une fiche de patch
Une feuille simple, remplie avant la séance, évite la moitié des problèmes. Garder la même colonne de numéros d’un bout à l’autre :
| N° | Source | Micro | Départ USB | Piste DAW | Retour USB |
|---|---|---|---|---|---|
| 1 | Grosse caisse | dynamique | USB 1 · préampli | Kick | USB 1 |
| 2 | Caisse claire | dynamique | USB 2 · préampli | Snare | USB 2 |
| 3–4 | Overheads | 2 statiques, fantôme | USB 3–4 · préampli | OH L / OH R | USB 3–4 |
| … | |||||
| 31–32 | Mix principal | — | USB 31–32 · L/R | Mix façade | — (écoute : master DAW) |
Console, DAW et matériel externe
TÉLÉCHARGER ↓
Router une console numérique, balance virtuelle, synthé à clavier et insert externe : étapes et symptômes.
